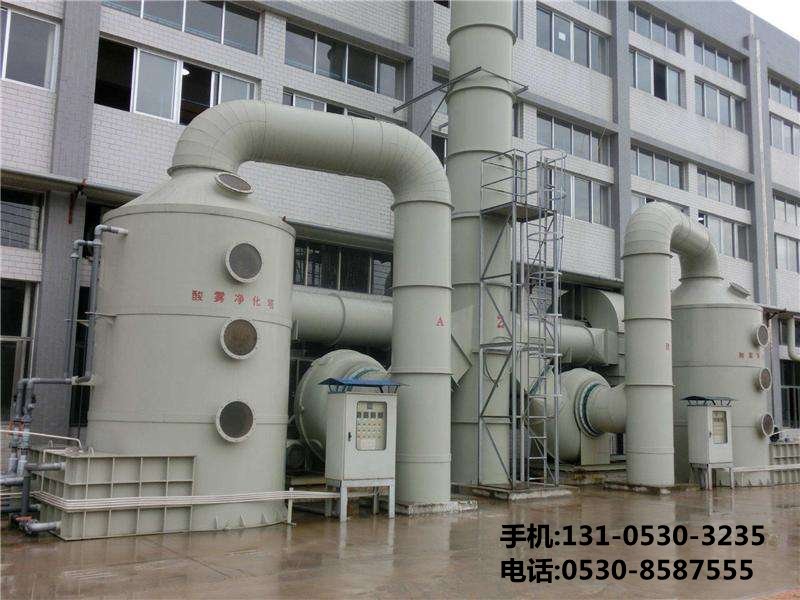

酸霧凈化塔結構和工作原理













　   酸霧凈化塔結構



　　1.過濾器



　　2.活性炭吸附設備



　　3.催化床



　　4.熱交換器



　　5.解吸操作循環系統



　　6、操作和修補風機

　　酸霧凈化塔的工作原理



　　1.車間廢氣經溫度和濕度調度后，由過濾器過濾，然后送至轉輪進行濃縮、過濾和排放。吸附在轉輪上的VOC被高溫空氣高溫脫附，脫附后的高濃度氣體在高溫環境下高溫燃燒。



　　2.流道前預處理:流道前預處理由溫濕度操控和過濾組成。調溫調濕主要針對涂裝車間噴漆室廢氣預處理后排放的廢氣溫度低、濕度高(溫度20~30，濕度80%~95%)的***色。空氣在進入轉輪之前的溫度通過溫度和濕度操控來進步，并且空氣的水分含量被下降以到達轉輪的吸附溫度和濕度(溫度40，濕度



　　3.沸石轉輪濃縮部分:沸石轉輪部分按功用分為三個區域，即吸附區、解吸區和冷卻區。驅動電機通過鏈傳動帶動轉輪翻滾，通過調度轉輪的轉速來調度沸石轉輪的處理功率。吸附區過濾來自車間的廢氣，使用沸石轉輪的吸附才干吸附轉輪內廢氣中的苯、甲苯、二甲苯、乙酸乙酯、丁酮、異丙醇和醚類，標準氣體過濾后直接排放；當轉輪脫附區溫度在200℃左右時，轉輪內沸石分子與VOCs分子之間的范德華力和靜電引力在高溫風反吹的作用下被損壞。VOCs濃縮成高濃度氣體，是本來的5~20倍。在冷卻區，轉輪的溫度由低溫風冷卻，用于下一階段的廢氣吸附。



　　4.廢氣燃燒室:為VOCs裂解提供750~800的高溫環境。在高溫環境下，VOCs和氧氣產生氧化反應，生成二氧化碳和水，釋放出***量的熱量。目前市場上常見的有三種類型:TAR、床式RTO、旋轉式RTO，概括考慮現場廢氣量、廢氣濃度、后期熱需求、現場及后期運轉維護本錢進行選擇。
